DOソッコーとは特徴形状・寸法データ施工例DO管
DOソッコーとは
■円形側溝の決定版
DOソッコーは、多様化する道路整備にマッチした円形水路の決定版です。従来製品と比べ、工期の短縮・廉価性・掃流性などにおいて、すぐれた効果を発揮しています。

■「高知県リサイクル製品」認定
DOソッコー・DO管は、「高知県リサイクル製品」に認定されています。

「高知県リサイクル製品」とは・・・
 高知県では、廃棄物の発生抑制や循環資源の有効利用の促進、環境関連産業の育成を図り、環境への負荷の少ない循環型社会の構築するために、平成16年度から「高知県リサイクル製品等認定制度」を設けており、DOソッコー・DO管は平成23年度に認定されました。(認定式の模様は→こちら
 認定製品は高知県グリーン購入実施計画の重点調達品目です。

■高知県公表単価
平成27年4月 高知県「土木工事設計労務単価及び資材単価」(10/27ページ)に掲載されています。資材単価をご覧ください。(※クリックするとPDF文書が開きます。)
DOソッコーの特徴
■構造
国土交通省九州地方整備局制定の「管渠型側溝設計計算要領」に基づき、T-25荷重で計算されています。

【戸波浦トンネル(土佐市〜須崎市)】
■経済性
場所打ちコンクリート無しでの施工が可能であるため、施工直後の道路解放などの工事が迅速に対応できます。蓋掛式側溝に比べ、耐久性、施工手間共に改善され、高い経済効果が期待できます。

【国道56号線(春野町)】
■水理性

DOソッコー・DO管は、水理実験に基づき、日常頻度の多い雨量で掃流効果の高い遠景断面を底部に、断面積確保のための箱形断面を上部に配置した効率的な内空断面です。


写真の設備「(株)西日本流体技研」にて箱形、円形、V形での堆砂の掃流能力(堆積物を流下させる能力)を比較し、高い掃流効果を示す断面は円形であるという結果を得ました。
■施工性
製品の据付作業は、吊り上げインサートの採用で安全、かつ迅速に行うことができます。
凹凸式ジョイント部のかみ合わせと止水ゴムシールの併用により、漏水の心配がありません。

軟弱地盤施工用としてプレート連結を併用した工法も選択できます。
コーナー施工用の曲管を使用すると場所打ちコンクリートなどの手をかけずに布設方向を自由に選択できます。

【川端シンボルロード(須崎市)】
DOソッコーの形状・寸法等
■DOA(車道用)
呼び名 a b c d e f g h I j k R 参考重量(kg)
250 250 340 250 45 65 65 200 70 145 235 380 125 312
300A 300 400 300 50 70 70 300 50 170 270 440 150 432
300B 300 410 400 55 70 70 300 55 170 370 540 150 504
350 350 460 350 55 80 80 300 80 190 320 510 175 544
400A 400 510 400 55 90 90 300 105 220 360 580 200 642
400B 400 510 500 55 90 90 300 105 220 460 680 200 695
400C 400 510 600 55 90 90 300 105 220 560 780 200 749
500A 500 620 500 60 100 100 400 110 300 400 700 250 877
500B 500 620 600 60 100 100 400 110 300 500 800 250 935

■DOB(車道用)
呼び名 a b c d d1 e f g h I j k R 参考重量(kg)
300A 300 400 300 50 20 90 70 70 300 50 170 200 460 150 446
300B 300 410 400 55 25 90 70 70 300 55 170 300 560 150 516
350 350 460 350 55 25 95 70 70 300 80 180 240 515 175 524
400A 400 510 400 55 25 110 80 90 300 105 220 270 600 200 647
400B 400 510 500 55 25 115 80 90 300 105 220 370 705 200 706
400C 400 510 600 55 25 115 80 90 300 105 220 470 805 200 760

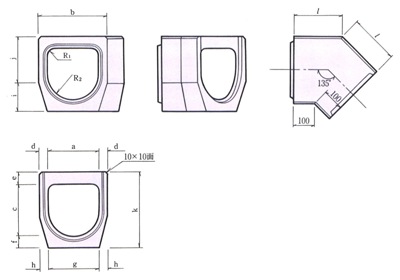

■その他
DOAグレーチングタイプ
DOBグレーチングタイプ
DOA曲管
DOB曲管
DO ALL G(横断用)
DOAマス
DOBマス
ブロック付DO−T型(歩車道境界)
DO−T型(グレーチングタイプ)
DO−T型マス
DO−S2B

※グレーチングタイプ、マスもあります。
DOB−AD

※グレーチングタイプ、マスもあります。
DOソッコーの各種データ
■CADデータ
下記のCADデータがダウンロードできます。下記以外の製品をご検討いただく場合は、お手数ですが、当社までお問い合せいただけますようお願い申し上げます。
DOA
寸法 PDF DXF DWG SFC
300A 縞格
(34.7KB)

(25.3KB)

(88.4KB)

(13.0KB)
300A(G) 縞格
(20.1KB)

(17.1KB)

(54.8KB)

(6.48KB)
300A桝(H800)
(42.8KB)

(21.6KB)

(37.0KB)

(14.2KB)

DOB
寸法 PDF DXF DWG SFC
300A スリットタイプ
(32.9KB)

(26.0KB)

(56.6KB)

(11.7KB)
300A(G) スリットタイプ
(24.6KB)

(23.2KB)

(51.0KB)

(10.2KB)
300A桝(H800)
(19.6KB)

(22.1KB)

(53.1KB)

(8.74KB)

DO-S2B
寸法 PDF DXF DWG SFC
300A
(30.2KB)

(19.6KB)

(52.4KB)

(8.25KB)
300A(G)
(25.3KB)

(18.8KB)

(50.7KB)

(8.37KB)
300A桝
(24.0KB)

(24.5KB)

(75.9KB)

(10.7KB)

■歩掛かり
設置歩掛かり 10mあたり
内空幅(mm)  土木一般世話役(人) 特殊作業員(人) 普通作業員(人) 側溝2m(本) バックホウ(クレーン機能付)運転(日) 基礎砕石費率(%) 諸雑費率(%)
 200以上400以下 0.3 0.2 0.6 5 0.3 21 17
 400を超え600以下 0.3 0.2 0.6 5 0.3 14 15
DOソッコーの施工例


DO管(鉄筋コンクリート台付管)の特徴
■構造
DO管は国土交通省の横断暗渠の設計方法に基づき、道路土工指針のボックスカルバートの計算に準じてT-25荷重で計算されています。
■施工性

凹凸式ジョイント部のかみ合わせと止水ゴムシールの併用により漏水を防止します。

あわせてプレート連結をし、継手部に強度(抵抗力)をもたせることにより地盤沈下や側土圧による管渠本体の水平移動等が大幅軽減されます。
■形状・寸法等
呼び名 定価(円) 参考重量(kg) 規格寸法(mm)
a b c d e f g H R
250 15,900 312 250 340 250 45 65 65 200 380 125
300A 19,000 432 300 400 300 50 70 70 300 440 150
300B 21,900 504 300 410 400 55 70 70 300 540 150
400A 28,300 642 400 510 400 55 90 90 300 580 200
400B 30,400 695 400 510 500 55 90 90 300 680 200
500 38,600 877 500 620 500 60 100 100 400 700 250
600 47,800 1084 600 720 600 60 110 100 450 810 300
700 61,600 1403 700 820 700 65 115 115 530 930 350
800 73,800 1679 800 940 800 70 120 120 600 1040 400
1000 111,700 2539 1000 1170 1000 85 140 140 760 1280 500
※土被り0.2〜0.3mを超える場合は、別途設計計算を行い対応致します。
※認定リサイクル製品は、高知県のグリーン購入実施計画の重点調達品目です。


DO管の各種データ
■CADデータ
下記のCADデータがダウンロードできます。下記以外の製品をご検討いただく場合は、お手数ですが、当社までお問い合せいただけますようお願い申し上げます。
DO管A
寸法 PDF DXF DWG SFC
300A
(110KB)

(31.0KB)

(37.9KB)

(7.2KB)
400A
(107KB)

(27.4KB)

(33.2KB)

(7.2KB)
500A
(109KB)

(25.0KB)

(31.8KB)

(7.0KB)
600A
(109KB)

(25.4KB)

(32.5KB)

(7.3KB)

DO管
寸法 PDF DXF DWG SFC
700
(108KB)

(27.3KB)

(32.7KB)

(7.1KB)
800
(108KB)

(26.7KB)

(32.4KB)

(7.1KB)
1000
(109KB)

(24.8KB)

(31.7KB)

(7.3KB)
■歩掛かり
設置歩掛かり 10mあたり
内空幅(mm)  土木一般世話役(人) 特殊作業員(人) 普通作業員(人) 側溝2m(本) バックホウ(クレーン機能付)運転(日) ラフテレーンクレーン賃料(日) 基礎砕石費率(%) 諸雑費率(%)
250 300 0.2 0.1 0.4 5 2.1 - 16 7
400 500 0.3 0.2 0.6 5 2.7 - 16 7
600 700 800 0.4 0.3 0.9 5 3.5 - 16 7
1000 0.6 0.4 1.2 5 - 0.5 16 7
