エコノミーソッコーとは特徴仕様データ施工例
エコノミーソッコーとは
■かんたんソッコーよりかんたん!?
エコノミーソッコーは、限界状態設計法を採用することで、軽量化・コストダウンを実現しました。他にも、蓋受け部分を斜面にし、ガタツキによる騒音を無くしたり、蓋に簡易土留機能を持たせるなど、工夫をこらした新しい製品です。
■NETIS登録
エコノミーソッコー(側溝)は、NETIS(新技術情報提供システム)に登録されています。詳しくはこちらをご覧ください。
登録ナンバー:KT-070101-A
エコノミーソッコーの特徴
■設計面・・・JIS規格に対応!
JIS-A-5372-2004で要求されている、荷重に対しての使用状態性能・終局状態性能を満足する耐久性を有しています。

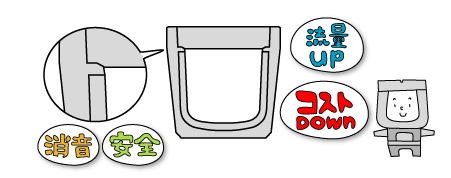

■機能面・・・流水量UP!消音!
1.流水断面底部を円形状にすることで、掃流性に優れ、流水量が増加します。
2.蓋と本体の特殊接面構造により、外圧の分散機能と蓋の安定・消音がはかれます。
■施工面・・・全部スリム化!
製品のスリム化・軽量化をはかることで、運搬費・施工歩掛・工事日数が削減できます。
エコノミーソッコーの仕様

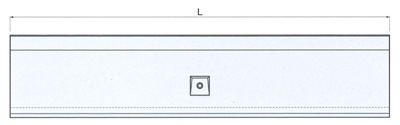

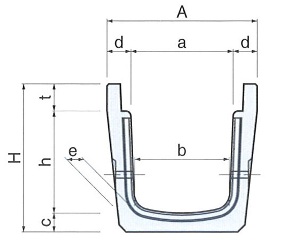

■本体 標準仕様
本体 規格寸法表
呼び名 規格寸法(mm) 参考重量
(kg)
A a H h b c d e t L
300×300 440 300 435 300 276 55 70 50 80 1998 297
300×400 440 300 540 400 268 60 70 55 80 1998 388

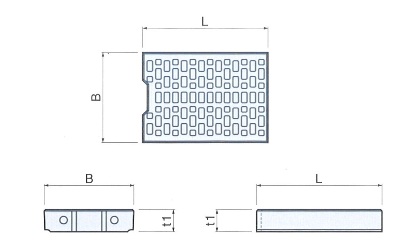

■蓋 コンクリート蓋

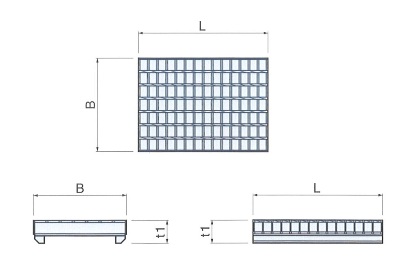

■蓋 グレーチング蓋
蓋 規格寸法表
呼び名 規格寸法(mm) 参考重量
(kg)
B t1 L
コンクリート蓋 車道用T型 300用 354 86 496 36
グレーチング蓋 T-25普通目 300用 350 84 995 28.5


エコノミーソッコーの各種データ
■CADデータ
下記のCADデータがダウンロードできます。
側溝本体
寸法 PDF DXF DWG SFC
300×300
(139KB)

(46.1KB)

(92.8KB)

(44.9KB)
300×400
(133KB)

(39.3KB)

(63.0KB)

(28.8KB)

コンクリート蓋
寸法 PDF DXF DWG SFC
300用
(115KB)

(43.5KB)

(96.0KB)

(46.6KB)

■歩掛かり
側溝本体 設置歩掛かり 10mあたり
種類 長さ 世話役(人) 特殊作業員(人) 普通作業員(人) トラッククレーン(日) 諸雑費(%)
1000kg以下 2m (排水構造物U型側溝の市場単価適用) -

蓋 設置歩掛かり 10mあたり
種類 長さ 重量 世話役(人) 特殊作業員(人) 普通作業員(人) トラッククレーン4.8〜4.9t吊(日) 諸雑費(%)
落とし蓋 0.5m 40kg以下 (排水構造物の市場単価適用) -
エコノミーソッコーの施工例
